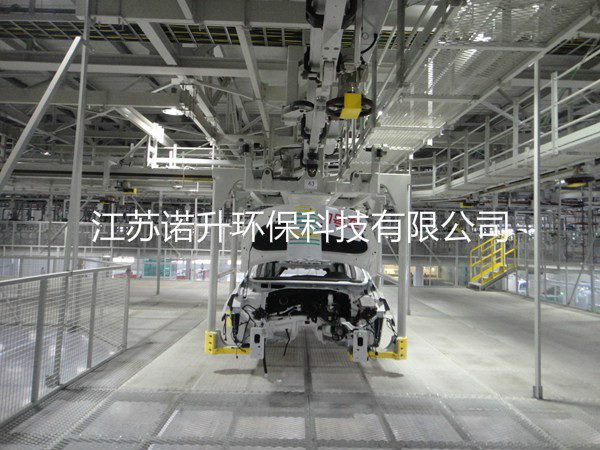

涂裝生產線平面圖設計原則

平面圖布置的主要依據是車間任務，設計原則，基礎數據資料及對機械化設備、非標設備的計算數據，一般正常的設計遵守一下原則。

①根據車間規模，選擇平面圖尺寸，一般比例為1:100，用零號或零號加長圖樣繪制，則應按照總布置的設計要求，結合工藝需要確定廠房長、寬、高尺寸。

③根據工藝流程表、機械化運輸流程圖及有關的設備外形尺寸計算數據，從工作人員開端開始進行設備布置設計。

④布置時要注意不能使設備主體距廠房柱子或墻壁太近，要預留出公用動力管線、風管線的安裝空間及涂裝設備安裝維修空間。在老廠房改造，或因某種特殊原因不能保證預留出必要的間隙時，要盡可能想辦法使公用動力管線避開設備。

⑤要充分考慮附屬設備（如運輸設備的驅動站和張緊裝置、前處理、電泳、噴涂設備的輔助設備等）所需面積，原則上附屬設備應盡量可能地靠近主體設備，其中供料及廢氣物排出的設備要考慮足夠的操作面積，并且要有運輸通道。

⑥敞開的人工操作工位，除要保證足夠的操作面積外，還要考慮工位器具、料箱、料架的擺放位置及相應的材料供應運輸通道。

⑦從車間總體上要充分考慮物流通道、設備維護檢修通道，安全消防通道及安全疏散門，如果是多層廠房，要考慮布置安全疏散樓梯。

⑧按照工序不同，對工作環境的不同要求或清潔度的不同需求，可把整個涂裝車間按底漆、密封線、中涂及面漆噴涂區、烘干區、人工操作區、輔助設備區等進行分布置，便于設備、生產管路和車間清潔度的控制，也便于熱能回收利用等。

⑨對于公用專業設備及一些附屬裝置所需的面積應預留出來（如廠房采暖空調機、中央控制室、化驗室、車間辦公室、各種材料及備品庫、設備及工具維修間、廁所、配電間等）

⑩平面布置圖應包括平面圖、立面圖和剖面圖，必要時畫出涂裝車間的總圖中的位置，如果一張圖不能完全反應布置情況，可用2張或3張圖，原則是使人能很容易了解車間全貌，對圖中不清楚的部分，可在圖上說明欄加以說明。

布置工位和設備時，作業區域、人行通道和運輸通道可參照一下尺寸設計

設備主體距廠房柱子或墻壁距離為1-1.5m，作業區域寬度為1-2m;維修和檢查設備的人行通道寬度為0.8-1m，人行通道寬度為1.5m；能推小車的運輸通道寬度為2.5m，人工搬運距離一般不宜大于2.5m，從工位到最近的安全疏散口或樓梯的距離一般不大于75m。
